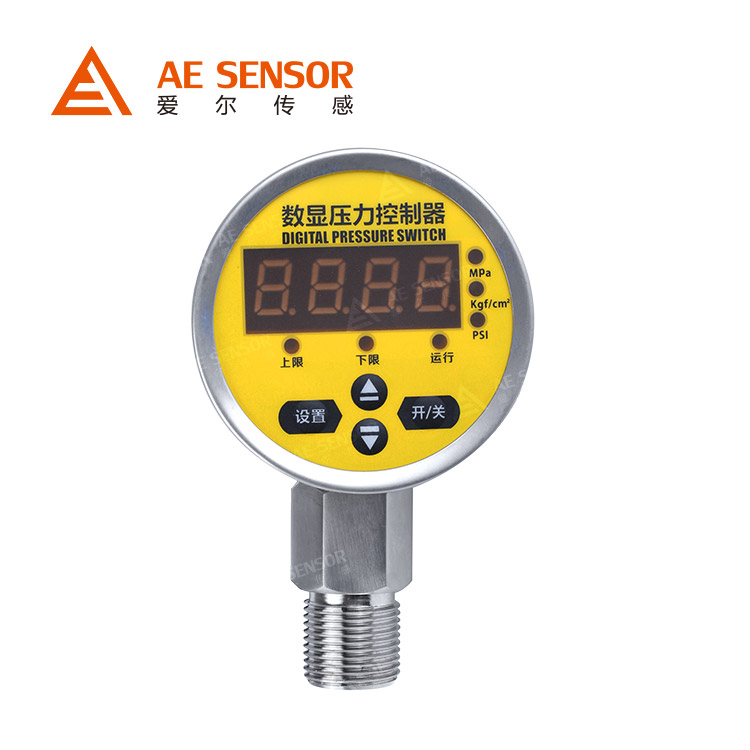

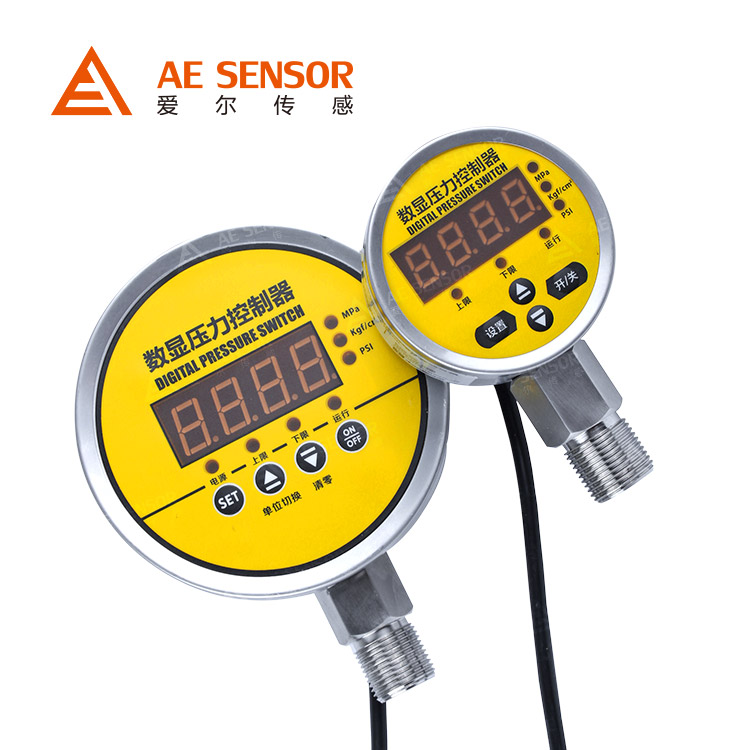

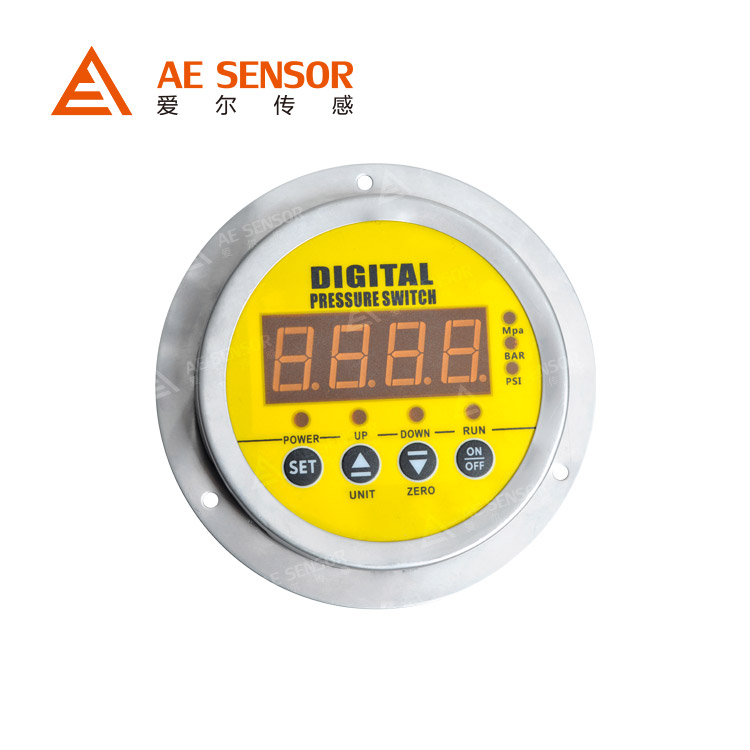

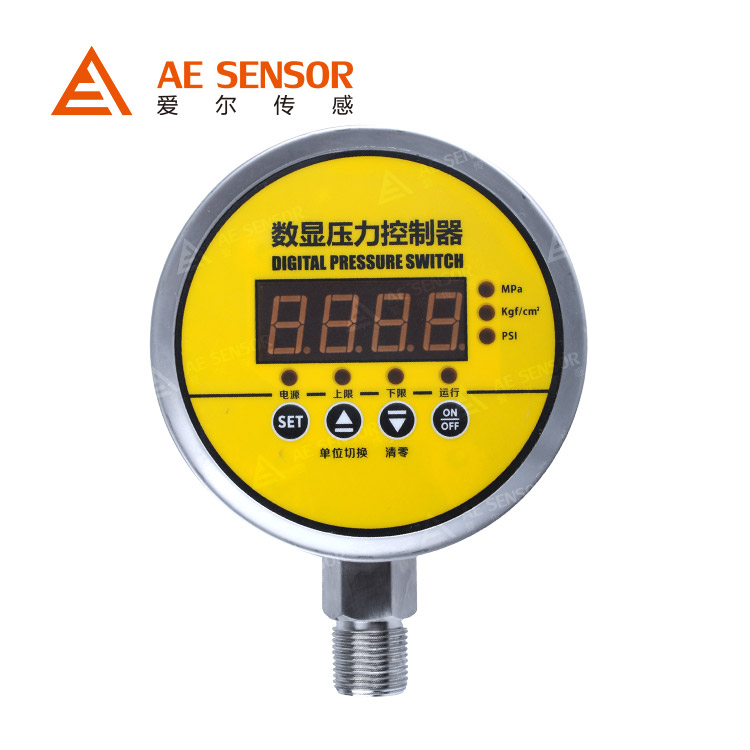

AE-C智能數顯壓力開關

AE-C 具有兩路獨立的繼電器輸出,每組輸出都有常開常閉信號,且回差獨立可設。內置高精度壓力傳感器,部分型號可做4-20mA/RS485輸出。一鍵清零,三種單位切換,獨立回差設置等多種功能,設置簡單、操作方便??闺姶鸥蓴_能力強,有防浪涌保護、防反接保護等。全不銹鋼殼體,耐震動,抗頻繁沖擊,外形美觀,耐用。
詳細描述Detailed description
AE-C 具有兩路獨立的繼電器輸出,每組輸出都有常開常閉信號,且回差獨立可設。內置高精度壓力傳感器,部分型號可做4-20mA/RS485輸出。一鍵清零,三種單位切換,獨立回差設置等多種功能,設置簡單、操作方便??闺姶鸥蓴_能力強,有防浪涌保護、防反接保護等。全不銹鋼殼體,耐震動,抗頻繁沖擊,外形美觀,耐用。


產品特點

◇ 不銹鋼表盤多種直徑可選擇,安裝靈活、使用方便
◇ 12V/24V/110V/220V/380V供電電壓可選
◇ 四位LED數碼實時顯示壓力
◇ 美國進口的敏感元件具有卓越的抗腐蝕、抗沖擊和過載、抗震動、抗磨損性能
◇ 工作溫度范圍寬、測量綜合精度高、長期穩定性好、響應快、調節方便
◇ 雙組繼電器信號輸出并且都有常開、常閉,報警點任意可設
◇ 精密設計與規?;a保證了產品的先進性、實用性和質量穩定性
◇ 量程范圍寬:從真空到160MPa,并具有正負表壓量程


產品用途

◇ 設備自動化
◇ 工程機械
◇ 醫療設備
◇ 泵及壓縮機
◇ 液壓與氣動系統
◇ 能源及熱供
◇ 儀器儀表配套
◇ 壓力實驗室
◇ 機械電子行業
◇代替機械壓力開關


性能參數

性能規格
測量范圍 負壓:0~-1KPa...-100KPa
表壓:0~1KPa、100KPa、1MPa...100MPa
絕壓:0~50KPa、100KPa、1MPa...3.5MPa
復合壓: -1KPa~1KPa、-100KPa~20MPa
長期穩定性 ≤±0.5%FS/年
綜合精度 ≤±0.25%FS ±0.5%FS
過載壓力 ≤10MPa 滿量程的200%  >10MPa 滿量程的150%
環境溫度 -40 ... + 85°C
介質溫度 -40 ... + 85°C
補償溫度 -10 ... + 60°C

功能規格
測量介質 與316不銹鋼兼容的氣體或液體
供電電源 24V DC,220VAC,380VAC
信號輸出 模擬量:4 ... 20 mA
數字信號:RS485
報警點設置 全量程范圍可設,雙組繼電器信號(常開常閉)
采樣速率 5次/秒
絕緣電阻 100MΩ,500V DC
負載能力 220VAC 5A、380VAC 3A、24VDC 5A
電氣保護 反極性保護 抗電磁干擾
響應時間 ≤750 ms

物理規格
觸液材質 316L不銹鋼
外殼材質 304不銹鋼
過程連接 M20*1.5外螺紋; G1/2外螺紋 其他螺紋請咨詢
電器連接 固定8芯電纜直接出線標準30cm
重量 0.8KG


選型指南

產品名稱
AE-C 智能數顯壓力開關
  表盤直徑
H 100mm E 80mm
S 60mm
  測量范圍
詳見量程范圍代碼表
  過程連接
M1 M20*1.5外螺紋 M4 NPT3/8外螺紋
M2 G1/4外螺紋 M5 NPT1/4
M3 G1/2外螺紋 M6 客戶定制(齊平膜,卡箍,法蘭等)
    電氣連接
J3 航空插頭帶線0.5米
J6 客戶定制
  供電電源
P1 9-36V(一般DC 24V)
P2 220V AC
P3 380V AC
  信號輸出
R 兩組繼電器開關信號
RA 兩組繼電器開關信號+4-20mA
RA 兩組繼電器開關信號+RS485
  精度等級
3 ±0.5%FS
  安裝方式
X 徑向安裝
Y 軸向安裝
  附加功能
D 液晶顯示
I 本安防爆
Y 客戶定制
C 標定數據
AE-C          -          H          -          3          -          M1          -          J3          -          P1          -          R          -          3          -          X          -          C1725           選型舉例
說明: 可能存在無法對應的產品選型,具體請登錄公司網站www.menlkn.com或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓 A-絕壓 L-負壓 C-復合壓
代碼 量程 代碼 量程 代碼 量程 代碼 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 -100Kpa...0 13 -100Kpa...10Mpa
99 客戶定制

選型提示

1. 被測介質應與產品接觸的材料相兼容.
2. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
