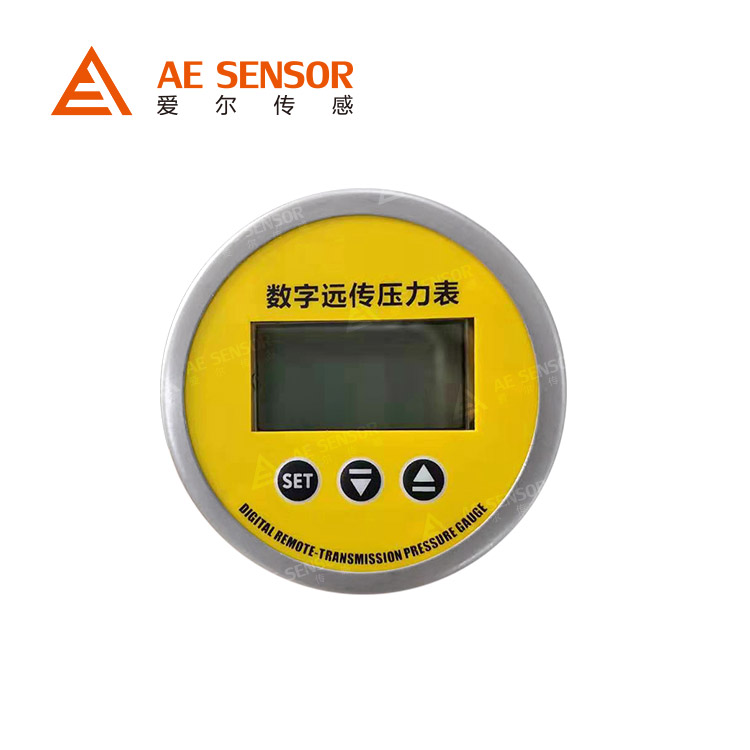

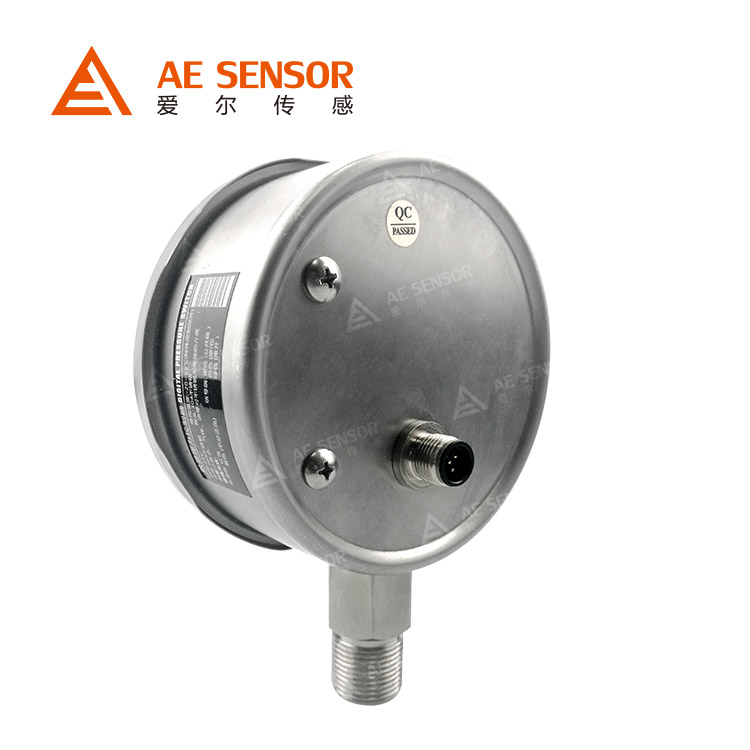

AE-P1數顯遠傳壓力表

南京愛爾傳感生產的AE-P1智能數顯遠傳壓力表是專門為高端、高標準要求客戶設計,用高精度微處理器控制的壓力測量儀表,可選4-20mA遠傳信號,或基于標準MODBUS RTU通訊協議的RS485信號輸出。
詳細描述Detailed description
南京愛爾傳感生產的AE-P1智能數顯遠傳壓力表是專門為高端、高標準要求客戶設計,用高精度微處理器控制的壓力測量儀表,可選4-20mA遠傳信號,或基于標準MODBUS RTU通訊協議的RS485信號輸出。用戶可自行切換壓力單位校準零位誤差,防水電纜出線,防護等級IP65。


產品特點

◇ 抗震性好,長期穩定性好,使用壽命長
◇ 4-20mA或者RS485信號輸出
◇ 四位LED實時顯示壓力,簡單直觀
◇ 抗干擾能力強,輸出距離大于500米
◇ 量程范圍寬:從真空到600MPa,并具有正負表壓量程


產品用途

◇ 設備自動化
◇ 工程機械
◇ 泵及壓縮機
◇ 液壓與氣動系統
◇ 能源及熱供
◇ 儀器儀表配套
◇ 壓力實驗室
◇ 機械電子行業


性能參數

性能規格
測量范圍 負壓:0~-1KPa、-100KPa
表壓:0~1KPa、100KPa、1MPa...60MPa
絕壓:0~50KPa、100KPa、1MPa...3.5MPa
復合壓: -1KPa~1KPa、-100KPa~20MPa
長期穩定性 ≤±0.5%FS/年
綜合精度 ±0.25%FS ±0.5%FS
過載壓力 ≤10MPa 滿量程的200%  >10MPa 滿量程的150%
環境溫度 -40 ... + 85°C
介質溫度 -40 ... + 85°C
補償溫度 -10 ... + 60°C

功能規格
測量介質 與316不銹鋼兼容的氣體或液體
供電電源 24 V DC
信號輸出 模擬量:4 ... 20 mA
數字信號:RS485
絕緣電阻 100MΩ,500V DC
負載能力 24VDC 5A
電氣保護 反極性保護 抗電磁干擾
響應時間 ≤1 s

物理規格
觸液材質 316L不銹鋼
外殼材質 304不銹鋼
過程連接 M20*1.5外螺紋; G1/2外螺紋 其他螺紋請咨詢
重量 0.8KG
電器連接 固定5芯電纜直接出線

選型指南

產品名稱
AE-P1 智能數顯遠傳壓力表
  表盤直徑
S 60mm
  測量范圍
詳見量程范圍代碼表
  過程連接
M1 M20*1.5外螺紋 M4 NPT3/8外螺紋
M2 G1/4外螺紋 M5 NPT1/4
M3 G1/2外螺紋 M6 客戶定制(齊平膜,卡箍,法蘭等)
    電氣連接
J2 直出線(默認直出線1米)
J6 客戶定制
  供電電源
P1 DC 24V
  信號輸出
V4 4-20mA
V6 數字通訊(RS485)
  精度等級
3 ±0.25%FS
  安裝方式
X 徑向安裝
  附加功能
D 液晶顯示
I 本安防爆
Y 客戶定制
C 標定數據
AE-P1         -          S          -          3          -          M1          -          J2          -          P1          -          V4          -          3          -          X         -          C2175         選型舉例
說明: 可能存在無法對應的產品選型,具體請登錄公司網站www.menlkn.com或者咨詢技術工程師025-52139569

量程范圍代碼表
G-表壓 A-絕壓 L-負壓 C-復合壓
代碼 量程 代碼 量程 代碼 量程 代碼 量程
1
2
3
4
5
6
7
0...100Kpa
0...1Mpa
0...3.5Mpa
0...17Mpa
0...35Mpa
0...60Mpa
0...100Mpa
8
9
10
11
0...100Kpa
0...500Mpa
0...1Mpa
0...3.5Mpa
12 -100Kpa...0 13 -100Kpa...20Kpa
99 客戶定制

選型提示

1. 被測介質應與產品接觸的材料相兼容.
2. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。
